Описание
Рекомендуемые области применения:
-Геодезия;
-Электросети;
-Энергетика;
-Теплосети;
-ЖКХ;
-Строительство.
Функции и решаемые задачи:
-поиск неисправностей кабельных линий в режиме «Диагностика»;

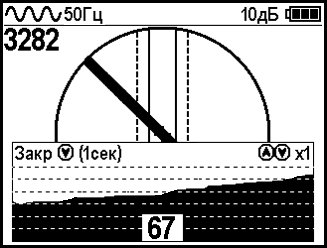

-определение положения подземных коммуникаций в режиме «Трасса» и «График»;
-прямое цифровое измерение глубины их залегания на всех рабочих частотах;
-указание направления отклонения от оси коммуникации в режиме «Трасса»;
-измерение силы тока в коммуникации;
-поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
-функция «Выбор кабеля из пучка» при помощи датчика КИ-110;
-одновременная работа со встроенными и внешними датчиками.

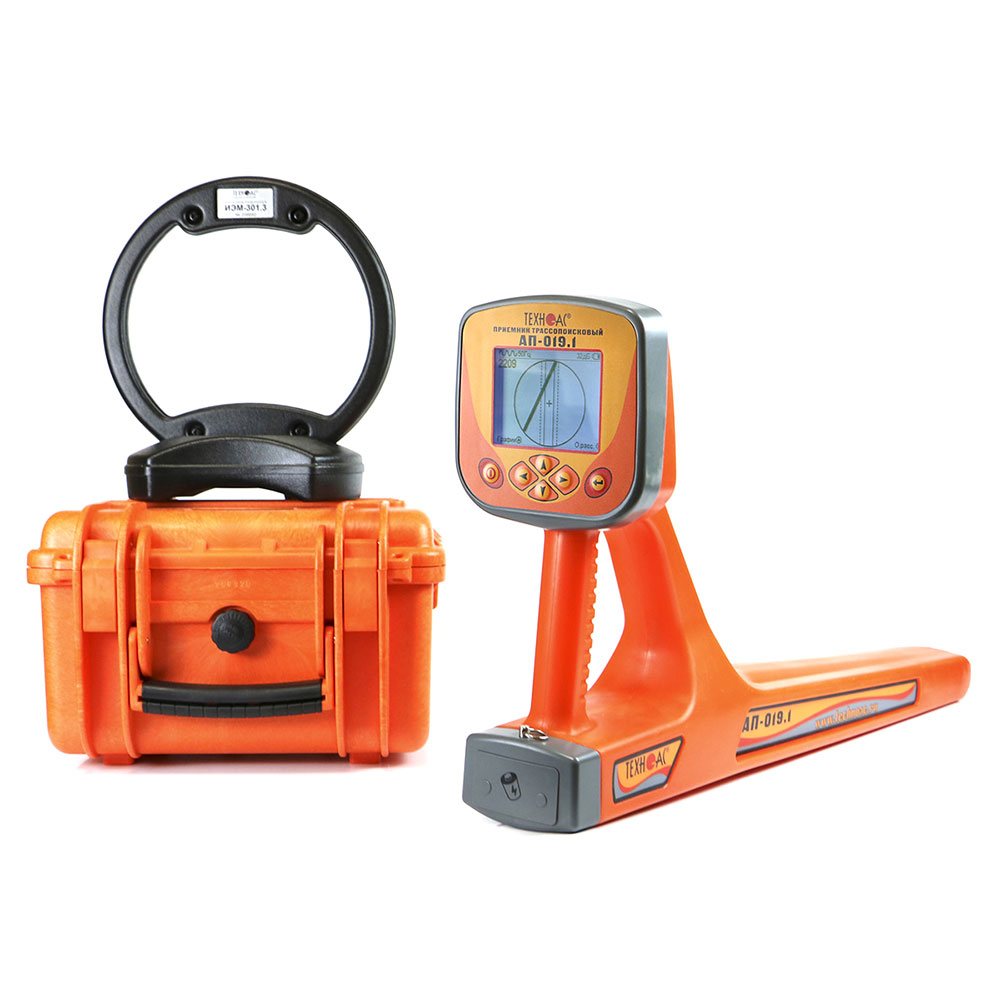

Особенности приемника «АП-019.1»:
- Три отдельных режима «ТРАССА (КОМПАС)» «ГРАФИК» и «ДИАГНОСТИКА» позволяют оператору максимально эффективно использовать возможности прибора; два режима работы с внешними датчиками ДКИ-117, ДОДК-117, КИ-110.
- Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
- Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
- Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
- Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
- Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
- Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
- Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.

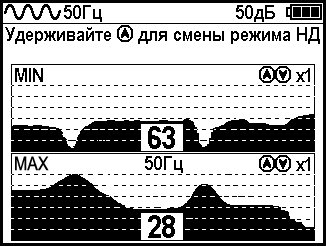

- Различные режимы индикации (цифровая, график).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -20°С.
Особенности генератора «АГ-120TM»:
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный (200…10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот.
- Автоматический выбор выходной мощности «интеллектуальной» программой выбора мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15 А) позволяет эффективно работать на «низкоомных» (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать «высокоомные» коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
Характеристики генератора АГ-120ТМ
| Параметры | Значение |
|---|---|
| Частоты синусоидального сигнала, Гц | |
| Частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в память |
| Частота f1 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выкл. питания |
| Режимы генерации | |
| Режим 1 | непрерывный «НП» |
| Режим 2 | кратковременные посылки «ПР» (прерывистый): — длительность импульса — 100 мс; — частота следования импульсов — 1 Гц |
| Режим 3 | двухчастотный «2F» (одновременная генерация): — первая частота — 1024 Гц; — вторая частота — 8192 Гц; — соотношение амплитуд 1-ой и 2-ой частот — 4:1 |
| Режим 4 | генерация ударных импульсов «УР» : — амплитуда импульса — равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара: — частота следования импульсов (ударов), уд./мин.: — низкая — 30 — средняя — 60 — высокая — 120 — длительность импульса — минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| Максимальный в ручном режиме: | |
| — непрерывная и двухчастотная генерация | 10 |
| — кратковременные посылки | 15 |
| Задаваемый для автосогласования | 10 предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в память |
| Максимальное выходное напряжение, В | |
| При автономном питании | 220 (180 при «2F») |
| С добавлением внешнего аккумулятора 12 В | 330 (260 при «2F») |
| При питании от сетевого блока | 110 (90 при «2F») |
| Максимальная выходная мощность, Вт | |
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом |
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом |
| От сетевого блока (СБП) | 100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F» |
| ПРИМЕЧАНИЕ При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|
| Допустимое сопротивление нагрузки | — любое (0…∞); — ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках |
| Согласование с нагрузкой | — автоматическое, обеспечивающее достижение заданного тока в нагрузке; — ручное (кнопками «Вверх» или «Вниз») |
| Источники питания | |
| Встроенный аккумуляторный комплект | два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч | |
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара «С2» автономно или «С3» с доп. акк.) 62 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
| Допустимые внешние аккумуляторы | 11…14 В / 22…28 В |
| Функциональные особенности | |
| Автоматические функции | — выбор оптимального режима питания ; — автосогласование (достижение заданного тока); — автоматический «интеллектуальный» выбор выходной мощности; — специальная программа управления передающей антенной; — встроенное автоматическое зарядное устройство; — автоотключение питания при простое (1 мин.) |
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже доп. нормы; — при несоответствии внешнего напряжения режиму зарядки; — при превышении доп. потребляемого тока; — при откл. внешнего питания в процессе генерации; — при коротком замыкании выхода в процессе генерации; — при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»; — индуктивное подключение с применением передающей антенны на частоте 8192 Гц ; — индуктивное подключение с применением передающих «клещей» |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | — все питающие напряжения; — режимы и установки; — ресурс питания; — «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой, «Интуитивный» интерфейс |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
| Доп. диапазон температур окружающей среды | -30…+45ºС |
| Степень защиты корпуса | IP54 |
| Габаритные размеры электронного блока (кейса), мм | 305х270х191 |
| Вес электронного блока, кг | 14,5 |
Характеристики приемника АП-019.1
| Параметр | Значение |
|---|---|
| Квазирезонансные частоты фильтров | 50(60)/100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | — автоматическое — для 2D отображения «Трасса» — полуавтоматическое или ручное (по выбору) — для «Графиков» — автоматическое или ручное (по выбору) — для режима «2 частоты» |
| Определение глубины залегания трассы | автоматически в режиме «Трасса» 0…10 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001…9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры | — параметры настройки и управления — 2D визуализация положения трассы относительно прибора — графики уровня сигнала с датчиков — глубина залегания трассы — ток сигнала |
| Звуковая индикация | встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
