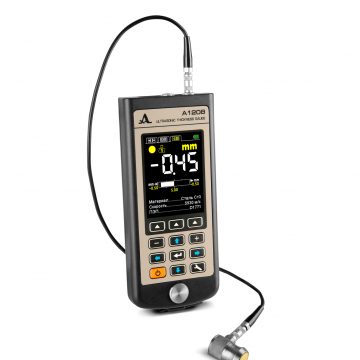

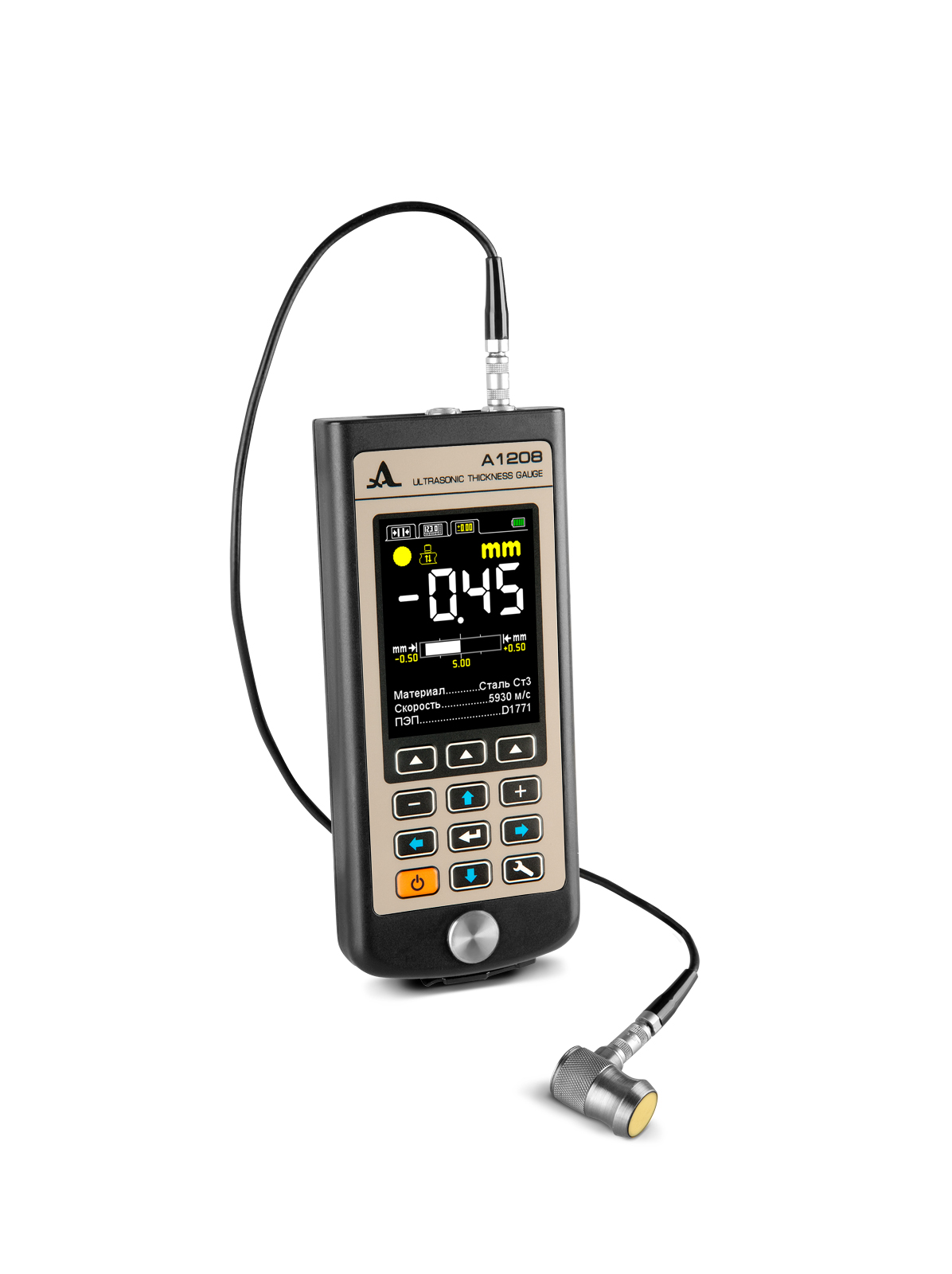

Ультразвуковой толщиномер А1208

Описание

Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

Назначение толщиномера А1208

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от — 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

• проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
• измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
• проводить сканирование объекта контроля.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от — 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D2763 10A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от — 30°С до + 50°С.

Особенности:

1. Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
2. Встроенный литиевый аккумулятор.
3. Время непрерывной работы — 9 ч.
4. Большой, информативный, цветной TFT дисплей.
5. Дискретность индикации измерений 0,01 или 0,1 мм.
6. Автоматическое определение скорости ультразвука на объекте известной толщины.
7. Энергонезависимая память на 50000 измерений.
8. Звуковая и виброиндикация.
9. Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
10. Передача данных на ПК через USB кабель
11. Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

Режим НОРМА

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

• Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего — соответствующего браковочной норме.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Наглядное представление шкалы глубиномера.

Режим ПАМЯТЬ

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

Особенности:

• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим ДОПУСК

Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

Особенности:

• Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
• Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
• Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
• Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак «плюс», значит объект контроля толще номинала на указанное значение, если знак «минус» — тоньше.
• Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.

Характеристики

Прибор рассчитан на работу со всей линейкой раздельно-совмещённых и совмещенных ультразвуковых преобразователей производства ООО “Акустические Контрольные Системы”.
