Описание
Назначение:
— контроль сварных швов;
— поиск мест коррозии, трещин, внутренних расслоений и других дефектов;
— определение координат и оценка параметров дефектов типа нарушений сплошности и олнородности в изделиях из металлов и пластмасс;
— измерение толщины изделия.

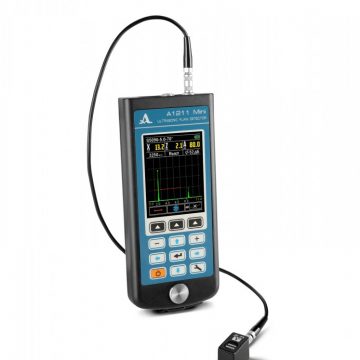

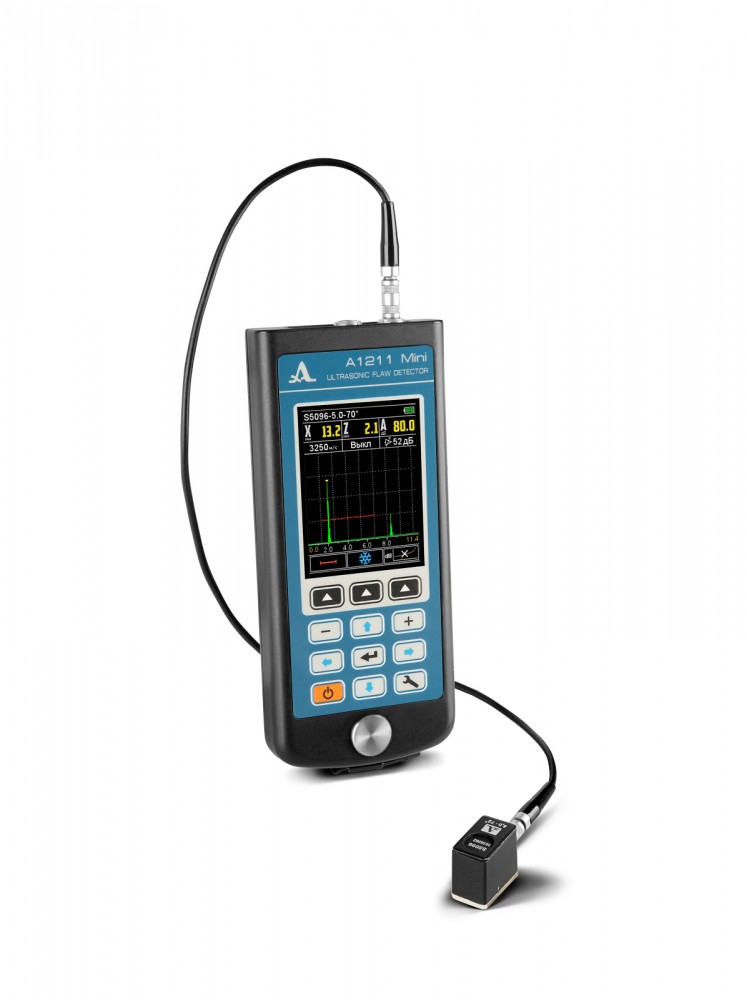

Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультрозвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля. Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп- вес всего 210 грамм вместе с аккумулятором. Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности:
- Измерение уровней сигналов и координат дефектов;
- Возможность выбора типа шкалы: мм — по глубине, мкс — время;
- Быстрый доступ к функциям управления;
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля;
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления;
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная;
- Индикатор уровня заряда аккумулятора;
- Оперативное управление яркостью подсветки экрана прибора;
- Дискретность индикации результатов измерений: 0,1 или 1 мм;
- Связь с ПК по USB;
- Программное обеспечение для приема данных из прибора и сохранения их на ПК;
- Индикатор уровня заряда аккумулятора;

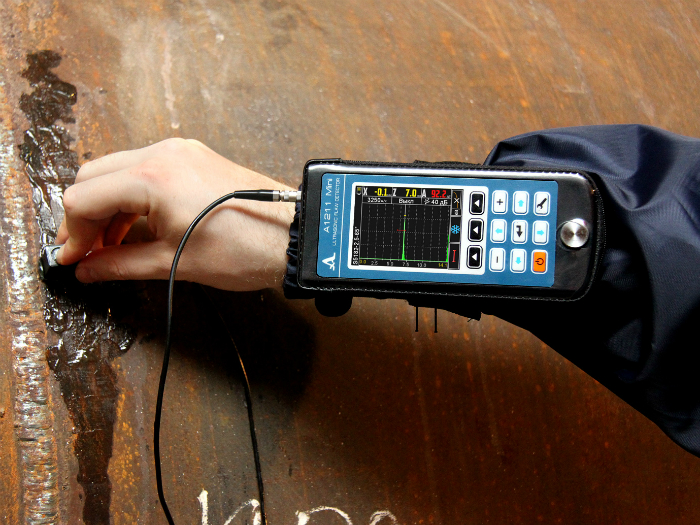

- Специализированный чехол с магнитным деражателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Технические характеристики:
|
Диапазон устанавливаемых скоростей ультразвука |
1000 — 14999 м/с |
||
| Номинальные рабочие частоты ультразвука, МГц |
от 0,5-15 |
||
| Диапазон перестройки усиления, дБ |
от 0 до 80 |
||
|
Диапазон измерения глубины залегания дефекта (по стали) с прямыми преобразователями: |
|||
| с преобразователем | от 7 до 900,мм | ||
| с преобразователем D1771 4.0A0D12CL |
от 20 до 450,мм |
||
|
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (Н-измеряемая глубина) |
±(0,03Н+0,2)мм | ||
|
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
|||
|
S5182 2.5A65D12CS |
от 2 до 200 мм | ||
|
S5096 5.0A70D6CS |
от 2 до 90 мм | ||
|
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями: |
|||
|
глубины Н |
±(0,03Н+1)мм | ||
|
дальности по поверхности L |
±(0,03L+1)мм | ||
|
Номинальное напряжение питания |
3,7В | ||
|
Продолжительность работы от аккумулятора, не менее |
9 ч | ||
| Габаритные размеры блока, не более | 161х70х24 мм | ||
| Масса электронного блока, не более | 210 г | ||
| Средняя наработка на отказ | 18 000 ч | ||
| Установленный срок службы | 5 лет | ||
| Диапазон рабочих температур | от -20 до +50 С | ||
