Как работает 3D сканирование?
Хотите зафиксировать сложный объект со всеми деталями за минуты? 3D-сканирование — это революция в геодезии. В статье простым языком разберём принципы работы 3D-сканеров, их виды и как эта технология экономит время и бюджет в ваших проектах.
В мире точных измерений и цифровых двойников 3D-сканирование перестало быть технологией будущего — это рабочий инструмент здесь и сейчас. Если вы геодезист, строитель, архитектор или реставратор, понимание как работает 3D сканирование — ключ к повышению эффективности вашей работы. Давайте разберёмся без сложных терминов.
Что такое 3D-сканирование на практике?
Представьте, что вам нужно создать идеально точную цифровую копию здания, промышленного цеха, скального массива или археологического артефакта. Ручные обмеры займут недели, а риск ошибки высок. 3D-сканер делает то же самое за часы или даже минуты. По сути, это прибор, который с огромной скоростью «ощупывает» объект лучом лазера или структурированным светом, получая миллионы точек с координатами X, Y, Z. Этот «облако точек» и есть основа будущей 3D-модели.Основные принципы работы: лазер, свет и фотограмметрия
Все современные 3D-сканеры для геодезии и строительства можно разделить на два основных типа по принципу действия.Лазерное сканирование

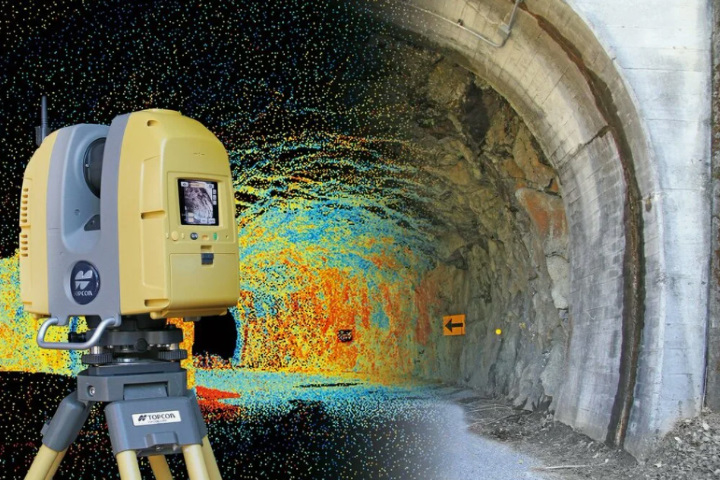

Самый распространённый и точный метод в полевых условиях. Как работает? Сканер излучает лазерный луч, который отражается от поверхности объекта и возвращается в прибор. Высокоточный таймер замеряет время прохождения луча туда и обратно. Зная скорость света, система вычисляет расстояние до каждой точки с миллиметровой точностью. Прибор поворачивается, сканируя всё вокруг, и создаёт то самое плотное облако точек. Где применяется? Создание цифровых моделей рельефа, съёмка сложных объектов, мониторинг деформаций, обмеры в нефтегазовой отрасли.Оптическое сканирование.
Как работает? Технология использует серию перекрывающихся высококачественных фотографий объекта, сделанных с разных ракурсов. Специальное ПО анализирует смещение ключевых точек на снимках и по принципу стереозрения вычисляет их 3D-координаты, формируя модель. Где применяется? Часто используется вместе с лазерным сканированием для придания моделям фотореалистичности, в архитектуре, археологии, при создании 3D-карт местности с дронов.Ключевые этапы работы с 3D-сканером: от поля до готовой модели
Процесс не заканчивается на сборе данных. Вот три главных шага:- Полевые работы. Установка сканера на штатив, выбор точек стояния для полного покрытия объекта без «мёртвых зон». Современные сканеры, такие как Leica, Trimble или Topcon, часто имеют встроенные камеры и системы навигации для ускорения процесса.
- Обработка «облака точек». Данные переносятся в специализированное ПО . Здесь происходит сшивание сканов с разных точек, очистка от «шума», создание единой координатной системы.
- Создание конечного продукта. На основе облака точек генерируется нужный заказчику результат: точные 2D-чертежи и разрезы, 3D-модели , исполнительная документация или цифровой двойник объекта для BIM.
Преимущества 3D-сканирования для вашего бизнеса
- Беспрецедентная скорость и полнота данных. За один сеанс вы получаете всю геометрию объекта, а не выборочные замеры.
- Снижение рисков и ошибок. Минимизация «человеческого фактора», полная документальная фиксация состояния объекта на дату съёмки.
- Безопасность. Возможность дистанционно обследовать опасные, труднодоступные или крупногабаритные объекты.
- Экономия бюджета. Сокращение времени на поле и в камералке, уменьшение количества повторных выездов на объект.
